xfsm-node

XFSM for node

Usage no npm install needed!

<script type="module">
  import xfsmNode from 'https://cdn.skypack.dev/xfsm-node';
</script>

README

xfsm-node

Build Status

install

npm install xfsm-node

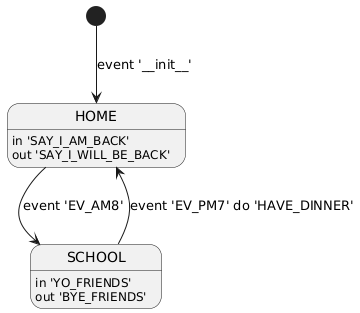

plantuml format

@startuml
State HOME
HOME : in 'SAY_I_AM_BACK'
HOME : out 'SAY_I_WILL_BE_BACK'

State SCHOOL
SCHOOL : in 'YO_FRIENDS'
SCHOOL : out 'BYE_FRIENDS'

[*] --> HOME : event '__init__'
HOME --> SCHOOL : event 'EV_AM8'
SCHOOL --> HOME : event 'EV_PM7' do 'HAVE_DINNER'
@enduml

json format

{
    "initialEvent": "__init__",
    "states": {
        "HOME": {
            "name": "HOME",
            "onEnter": "SAY_I_AM_BACK",
            "onExit": "SAY_I_WILL_BE_BACK"
        },
        "SCHOOL": {
            "name": "SCHOOL",
            "onEnter": "YO_FRIENDS",
            "onExit": "BYE_FRIENDS"
        }
    },
    "transitions": {
        "EV_AM8@HOME": {
            "event": "EV_AM8",
            "fromStateName": "HOME",
            "toStateName": "SCHOOL"
        },
        "__init__": {
            "event": "__init__",
            "toStateName": "HOME"
        },
        "EV_PM7@SCHOOL": {
            "event": "EV_PM7",
            "fromStateName": "SCHOOL",
            "toStateName": "HOME",
            "onTransition": "HAVE_DINNER"
        }
    }
}
